Normy pro elektroinstalaci a zařizovací předměty v koupelně a použití SELV

Rekonstrukce koupelny či tvorba nové není jen o estetice a funkčním uspořádání. Stejně důležitá je i bezpečnost, především v oblasti elektroinstalace. V tomto článku se podíváme na klíčová pravidla pro rozmístění jednotlivých zařizovacích předmětů (vana, sprcha, umyvadlo, WC), elektrických zásuvek, vypínačů a osvětlení. Představíme si také důležitý koncept SELV (Safety Extra Low Voltage), který se často využívá právě v koupelnách.

NORMY V KOUPELNĚ: PROČ JSOU DŮLEŽITÉ?

V České republice se bezpečnost elektroinstalací v koupelnách řídí zejména normou ČSN 33 2000-7-701 (Elektrické instalace nízkého napětí – Část 7-701: Zařízení jednoúčelová a ve zvláštních objektech – Koupelny a sprchy). Tato norma definuje tzv. zónování, které vychází z míry rizika zásahu vodou nebo vlhkostí, a stanovuje, jaká zařízení se mohou v dané zóně nacházet a s jakým stupněm krytí (IP).

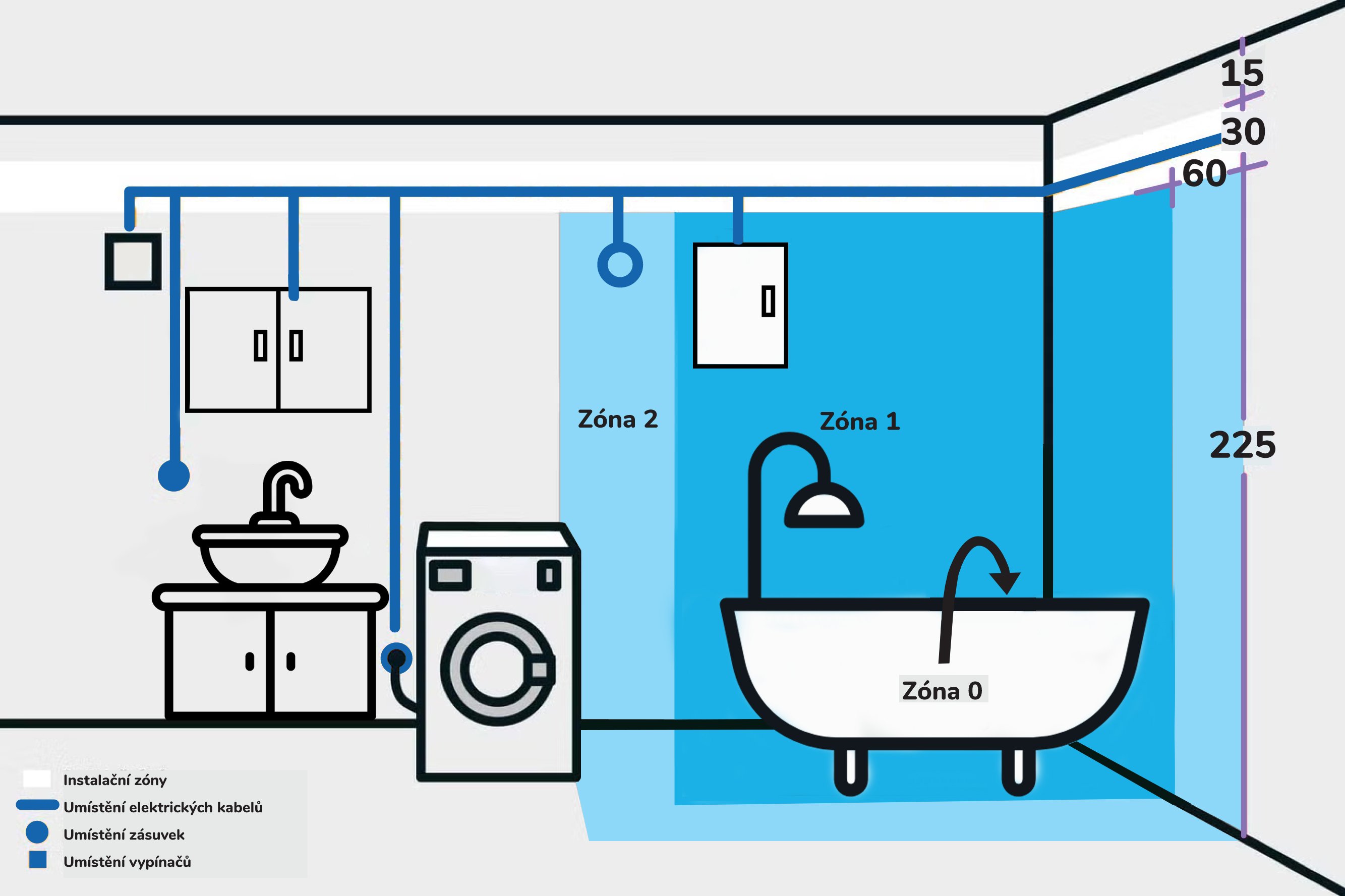

Zóny v koupelně

Zóna 0:

• Vnitřní prostor vany nebo sprchové vaničky. Zde smí být jen zařízení určená výhradně pro tuto zónu (například masážní systémy se speciální ochranou či osvětlení s velmi vysokým IP krytím – IPX7).

Zóna 1:

• Prostor nad vanou či sprchovou vaničkou do stropu od podlahy a do vzdálenosti 0,6 m od okraje. Sem rozhodně nepatří běžné zásuvky nebo vypínače. Lze použít pouze zařízení s minimálním krytím IPX4 (odolnost proti stříkající vodě), případně IPX5/IP65, pokud je vystaveno přímo tryskající vodě.

Zóna 2:

• Oblast navazující na zónu 1 v šířce 0,6 m (tedy celkem 1,2 m od okraje vany či sprchy). I sem je nutné umisťovat pouze zařízení s minimálním krytím IPX4.
• Zásuvky a vypínače se v této zóně téměř vždy nedoporučují – nebo jen ve výjimečných případech, kdy mají vysoký stupeň ochrany a splňují další požadavky normy. (někdy označována jako „mimo zónu“).

Zóna 3

• Vzdálenost větší než 1,2 m od vany či sprchy. Zde je možné umístit běžná zařízení (zásuvky, vypínače), ovšem stále platí doporučení osadit je krytím alespoň IP44 a vždy použít proudový chránič (RCD).

UMÍSTĚNÍ ZAŘIZOVACÍCH PŘEDMĚTŮ: UMYVADLO, WC, SPRCHA A VANA

Umyvadlo

• Obvyklá výška umyvadla od podlahy je 85–90 cm.
• Kolem umyvadla je vhodné ponechat dostatek prostoru (ideálně 20–30 cm po stranách) pro pohodlné používání.

WC

• Standardní výška horní hrany WC mísy se pohybuje kolem 40 cm (bez sedátka).
• Pro bezbariérové nebo pohodlnější používání je možné mírné zvýšení (např. 45 - 48 cm bez sedátka).

Sprchový kout a vana

• Sprchový kout: Vnitřek sprchového koutu (zóna 1) vyžaduje vysoký stupeň ochrany před stříkající vodou. Běžné zásuvky či vypínače sem nepatří.
• Vana: Okolí vany do vzdálenosti 0,6 m (zóna 1 a 2) opět vyžaduje zvýšené krytí IPX4 a více.

ELEKTROINSTALACE: ZÁSUVKY, VYPÍNAČE A OSVĚTLENÍ

Zásuvky a vypínače

• Proudový chránič (RCD) je zásadní veškeré instalace v koupelnách.
• Zásuvky a vypínače se doporučuje umístit do zóny 3, tj. více než 1,2 m od vany či sprchy, pokud jde o nástěnné prvky.
• Pro koupelny se doporučuje minimální krytí IP44 a použití ochranných víček proti stříkající vodě.

Osvětlení

• Zóna 1 (nad sprchou či vanou): Svítidla s krytím min. IPX4, lépe IPX5/IP65, pokud jsou vystavena přímému proudu vody.
• Zóna 0 (přímo ve vaně či sprchové vaničce): Jen speciální svítidla s krytím IPX7 (odolnost při ponoření do vody).
• Vhodné je použít LED svítidla s nižší spotřebou a nižší provozní teplotou.
• Pokud chcete mít světlo přímo uvnitř sprchového koutu, dbejte na to, aby opravdu mělo dostatečné krytí (ideálně IP65) a splňovalo všechny podmínky normy.

SELV (SAFETY EXTRA LOW VOLTAGE): CO TO JE A JAK FUNGUJE

Definice SELV

• SELV (Safety Extra Low Voltage) znamená „bezpečné velmi nízké napětí“. Typicky jde o stejnosměrné napětí do 50 V AC nebo 120 V DC, v praxi nejčastěji 12 V či 24 V.

Proč je SELV bezpečné

Oddělovací transformátor

Napájení SELV obvodu je řešeno oddělovacím transformátorem (tzv. bezpečnostní transformátor), který galvanicky odděluje primární (230 V) a sekundární (např. 12 V) část.

Nepřítomnost země

V SELV systémech obvykle vodiče nejsou uzemněny. To brání vzniku nebezpečného dotykového napětí.
Dvojitá nebo zesílená izolace

V zařízeních pro SELV je mezi částí s vysokým napětím (primární vinutí) a nízkonapěťovou částí (sekundární) několik izolačních bariér. Riziko průrazu vyššího napětí do nízkonapěťového obvodu je tím minimalizováno.
Ochrana proti zkratu a přetížení

SELV obvody bývají jištěny pojistkami nebo elektronickými ochranami, což ještě posiluje bezpečnost.

Využití SELV v koupelnách

• SELV je oblíbené řešení pro osvětlení přímo ve sprchovém koutu nebo nad vanou.
• Díky velmi nízkému napětí je i při případném dotyku riziko úrazu elektrickým proudem minimální.
• SELV se často využívá i u koupelnových ventilátorů, zrcadel s osvětlením nebo masážních systémů.

Další důležité bezpečnostní zásady

Pospojování kovových částí
Všechny kovové prvky (včetně vany, armatur, topného žebříku, potrubí) by měly být vzájemně propojeny (tzv. ochranné pospojování), aby nedošlo ke vzniku rozdílných potenciálů.

Regulace vytápění
Pokud instalujete elektrické podlahové topení nebo topné rohože, musí mít příslušné krytí a být nainstalovány podle pokynů výrobce (ideálně v zóně 3 nebo s odpovídajícím stupněm ochrany).

Instalaci svěřte odborníkům
Elektroinstalace v koupelnách vyžadují hlubší znalost norem a specifik. Vždy je proto vhodné obrátit se na certifikovaného elektrikáře a odbornou firmu se zkušenostmi v oblasti koupelnových rekonstrukcí, která vám také vystaví revizní zprávu.

Pravidelné revize
U starších elektroinstalací je dobré provádět pravidelné revize a kontrolovat, zda vše splňuje současné bezpečnostní požadavky.

Projektová dokumentace od roku 2025

Že u každé nové elektroinstalace se musí nechat zpracovat projektová dokumentace a následně revizní zpráva. Počítejte s tím v nákladech rozpočtu.
